低温球阀
所属栏目：球阀
产品简介：低温球阀产品详情:低温球阀是一种由美国米勒按照API6D标准生产的采用加长阀盖设计及滴水板设计、防火及防静电设计、阀腔泄压阀门密封圈的设计等。同时针对阀门密封圈的设计，重点介绍了单活塞密封和双活塞密封型式的结构特点及密封原理。低温球阀的区分：在介质温度-40℃以下的阀门称作低温球阀，应用在介质温度-101℃以下的阀门称作超低温球阀。低温球阀参数：公称通径：DN15-DN1200公称压力：150LB
低温球阀是一种由美国米勒按照API6D标准生产的采用加长阀盖设计及滴水板设计、防火及防静电设计、阀腔泄压阀门密封圈的设计等。同时针对阀门密封圈的设计，重点介绍了单活塞密封和双活塞密封型式的结构特点及密封原理。低温球阀的区分：在介质温度-40℃以下的阀门称作低温球阀，应用在介质温度-101℃以下的阀门称作超低温球阀。
低温球阀参数：
公称通径：DN15-DN1200
公称压力：150LB-2500LB
设计温度：-196℃~80℃
连接方式：法兰、焊接
适用介质：乙烯、丙烯，液氧、液氮、液氢、液化天然气等
低温球阀部件：
阀体 0Cr18Ni9、F304、F3I6
球体 0Cr18Ni9、F304、F3I6
阀杆 0Cr18Ni9、F304、F3I6
填料、密封圈 PTFE、F304、F3I6
低温阀系列结构分类
1.浮动球，侧装式结构
2.浮动球，顶装式结构
3.固定球，侧装式结构
4.固定球，顶装式结构
5.双阻塞结构
设计标准：ASME16.34,ISO28921,BS6364,ASMEB16.5,ASME16.25,API608,API6D
结构长度：ASME16.10,长结构
连接：法兰、螺纹、套焊、对焊

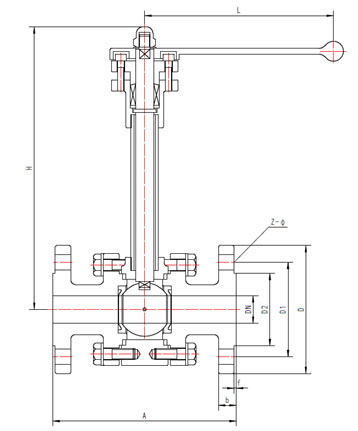

低温球阀尺寸图

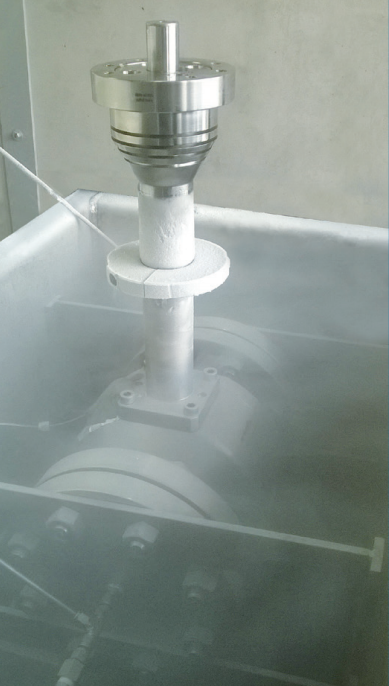

液氮测试中的分体式低温球阀
低温球阀尺寸：
|
通径 DN(mm) |
150LB 尺寸(mm) |
重量 (kg) |
||||||||
|
A |
H |
D |
D1 |
D2 |
Z-Ф |
b |
f |
L |
||
|
1/2 |
108 |
207 |
89 |
60.5 |
35 |
4-15 |
10 |
1.6 |
140 |
4.2 |
|
3/4 |
117 |
239 |
98 |
70 |
43 |
4-15 |
11 |
1.6 |
160 |
5.6 |
|
1 |
127 |
254 |
108 |
79.5 |
51 |
4-15 |
12 |
1.6 |
180 |
7.2 |
|
1-1/4 |
140 |
280 |
117 |
89 |
63 |
4-15 |
13 |
1.6 |
200 |
11.3 |
|
1-1/2 |
165 |
292 |
127 |
98.5 |
73 |
4-15 |
15 |
1.6 |
200 |
13.8 |
|
2 |
203 |
322 |
152 |
120.5 |
92 |
4-19 |
16 |
1.6 |
250 |
18.6 |
|
2-1/2 |
222 |
354 |
178 |
139.5 |
105 |
4-19 |
18 |
1.6 |
320 |
32.8 |
|
3 |
241 |
375 |
190 |
152.5 |
127 |
4-19 |
19 |
1.6 |
320 |
46.2 |
|
4 |
305 |
420 |
229 |
190.5 |
157 |
8-19 |
24 |
1.6 |
360 |
60.3 |
|
5 |
356 |
452 |
254 |
216 |
186 |
8-22 |
24 |
1.6 |
500 |
101.6 |
|
6 |
394 |
491 |
279 |
241.5 |
216 |
8-22 |
26 |
1.6 |
700 |
166.2 |
|
8 |
457 |
544 |
343 |
298.5 |
270 |
8-22 |
29 |
1.6 |
900 |
274.6 |
订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!
