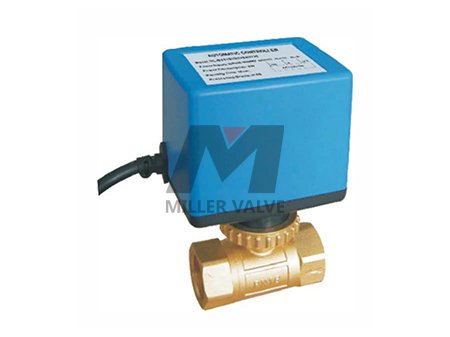

电动二通球阀(DN15-DN32)

    FCUElectricBallValve

    ◎应用：

    MFD系列电动二通或三通阀用于风机盘管冷水或热水管道，通过对管道的开启、关断，达到控制室内温度目的。该系列阀门采用双向电机驱动，性能优异，使用安全可靠。

    ◎特点：

    •良好的防水防灰功能(Ip65)

    •阀门关闭压差大，泄漏率低

    •阀门柔性开启，有效防止水锤

    •阀门流道设计先进，减少堵塞现象

    •执行器可双方向装配，易于接线与保养

    •阀门运行到位后电机不承受任何力，产品寿命更长

    •安装方便，无需特殊工具

    •阀体可单独手动操作

    •执行器可适配DN15-DN32的所有球阀

    •执行器的偏心结构，阀门可以紧贴墙面安装

    •执行器拆装简便，可在设备及管道安装后再装，便于提高工效

    •介质的温度不易传递到执行器内

    ◎工作原理：

    控制阀由双向电机驱动，电机与温控器通过公共端、开启端、闭合端连接。温控器不断采样、处理现场数据，发出控制信号，令电动球阀电机运行或停止，控制电动球阀的开闭程度，冷水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动球阀断电，使阀门开度处于最佳状态，室温始终保持在温控器设定的温度范围内。

    ◎技术规格：

    尺寸：DN15-DN32

    工作温度：0~95P

    承压等级：PN16

    工作介质：空调冷热水、乙/丙二醇溶液

    连接方式：螺纹连接

    连接标准：EN10226GB/T7306.1-2000

    执行器防护等级：IP65

    工作电压：220VAC50/60HZ或者24VAC50/60HZ

    功率：5W

    动作时间：12-18S

    控制特性：开关控制

    材质：阀体:锻造黄铜

    阀球:不锈钢

    阀轴:黄铜

    密封：EPDMO型圈,带润滑

    阀座:聚四氟乙烯PTFE

    执行器外壳：阻燃工程塑料ABS

◎技术参数:

产品型号：

型号	规格	口径	Kvs	关闭压力
MFD015	二通阀	DN15	4.62	200KPa
MFD020		DN20	7.50	1000KPa
MFD025		DN25	13.02	WOOKPa
MFD032		DN32	25.97	WOOKPa
MFD015	三通阀	DN15	4.62	200KPa
MFD020		DN20	7.50	WOOKPa
MFD025		DN25	13.02	WOOKPa
MFD032		DN32	25.97	WOOKPa
